an innovative replacement of metal tools for soft-solder die attach
The HTR3 is designed to replace metal die collets for die attach of power transistors or ICs using a solder process.Our proprietary rubber withstands 250°C, with intermittent exposure to higher temperatures. A square holder self-aligns square or rectangular tips.

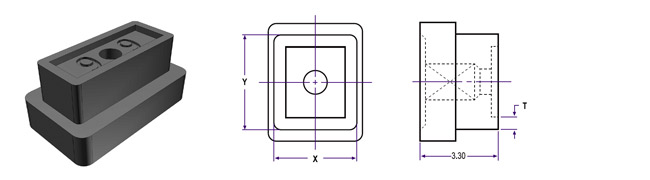

No. | Part No. | X Inch | X mm | Y Inch | Y mm | T Inch | T mm | Holder |
---|---|---|---|---|---|---|---|---|
1 | HTR3-99 | .098 | 2.50 | .236 | 6.00 | .016 | 0.40 | 12U3 |
2 | HTR3-102 | .433 | 11.00 | .433 | 11.00 | .020 | 0.50 | 12C3 |
3 | HTR3-111 | .197 | 5.00 | .236 | 6.00 | .020 | 0.50 | 12U3 |
4 | HTR3-112 | .197 | 5.00 | .433 | 11.00 | .020 | 0.50 | 12F3 |
5 | HTR3-118 | .030 | 0.75 | .079 | 2.00 | .004 | 0.10 | 12U3 |
6 | HTR3-126 | .049 | 1.25 | .150 | 3.80 | .006 | 0.15 | 12U3 |
7 | HTR3-130 | .069 | 1.75 | .140 | 3.55 | .012 | 0.30 | 12U3 |
8 | HTR3-134 | .089 | 2.25 | .108 | 2.75 | .012 | 0.30 | 12U3 |
9 | HTR3-135 | .108 | 2.75 | .219 | 5.55 | .012 | 0.30 | 12G3 |
10 | HTR3-138 | .130 | 3.30 | .160 | 4.06 | .016 | 0.40 | 12U3 |
11 | HTR3-139 | .150 | 3.80 | .179 | 4.55 | .016 | 0.40 | 12U3 |
12 | HTR3-140 | .159 | 4.05 | .199 | 5.05 | .016 | 0.40 | 12U3 |
13 | HTR3-142 | .260 | 6.60 | .319 | 8.10 | .020 | 0.50 | 12C3 |
14 | HTR3-150 | .260 | 6.60 | .510 | 12.95 | .031 | 0.80 | 12E3 |
15 | HTR3-153 | .015 | 0.38 | .035 | 0.89 | (hole only) | 12U3 |
Packing: 20 pieces per vial.
